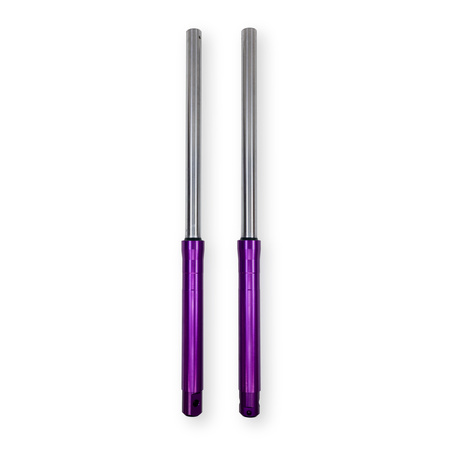

Teleskopowe ramiona widelca z amortyzacją hydrauliczną Simson S50 S51 S53 S70 S83 - fioletowe
Gotowy do instalacji!
Teleskopowe ramiona widelca z tłumieniem hydraulicznym - hamulec bębnowy
Ze wzmocnioną sprężyną 3,4 mm
Całkowita długość ok. 715 mm
Całkowicie wstępnie zmontowany
Bez oleju!
Po instalacji należy upewnić się, że Napełnić olejem, na
- unikać piszczących dźwięków,
- Zmniejszenie tarcia w rurze
- i Znacząca poprawa komfortu zawieszenia.
Kompletny Podręcznik znajdziesz poniżej. Olej może być całkiem prosty można go napełnić od góry - bez demontażu, w ok. 1,5 godziny. 15 minut.
Simson S50 S51 S51E S53 S70 S70E S83
Do podwozi 16-calowych - oczywiście nadaje się również do motorowerów enduro!
Zakres dostawy:
2x widelec teleskopowy (lewy + prawy)
Uwaga: Poniżej znajduje się kompletna instrukcja krok po kroku dla zakupionego u nas zestawu wideł teleskopowych.

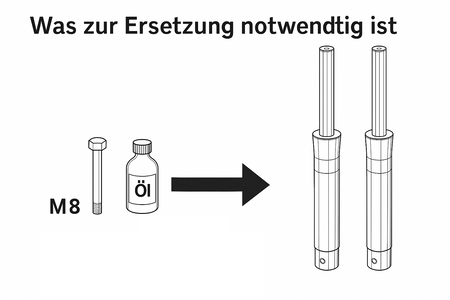

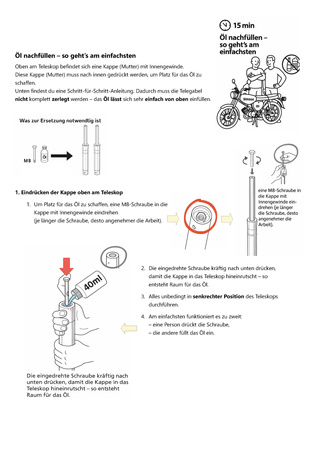

Uzupełnianie oleju - najprostszy sposób

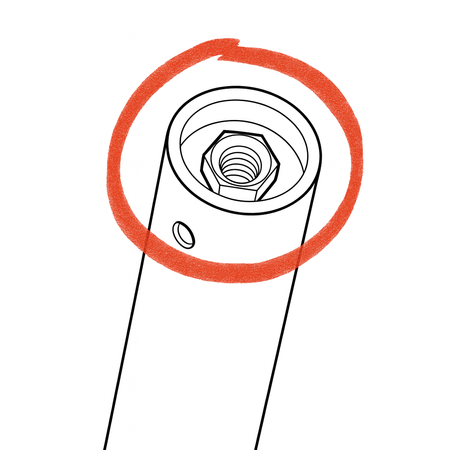

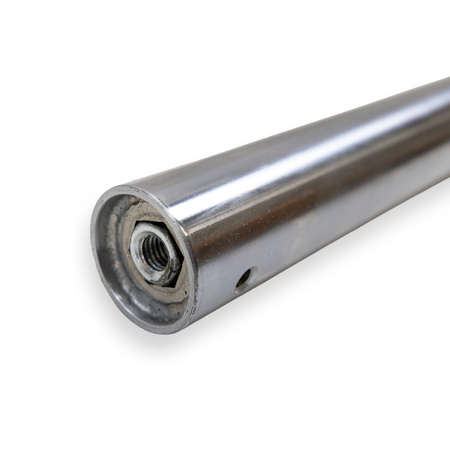

W górnej części teleskopu znajduje się nasadka (nakrętka) z gwintem wewnętrznym.
Ten korek (nakrętka) musi być wciśnięty do wewnątrz, aby utworzyć przestrzeń dla oleju.
Poniżej znajduje się przewodnik krok po kroku. Oznacza to, że widelec teleskopowy nie musi być całkowicie demontowany - olej można bardzo łatwo uzupełnić od góry.

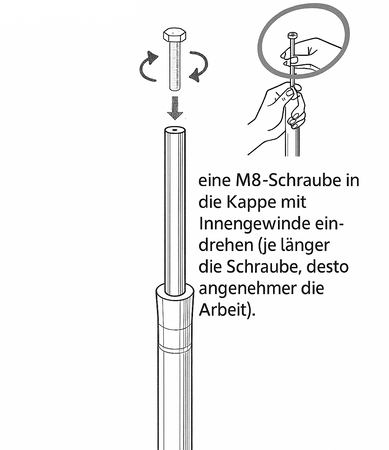

1. Wciśnij zaślepkę w górnej części teleskopu
Aby utworzyć miejsce na olej, należy wkręcić śrubę M8 w nasadkę z gwintem wewnętrznym
(im dłuższa śruba, tym przyjemniejsza praca).

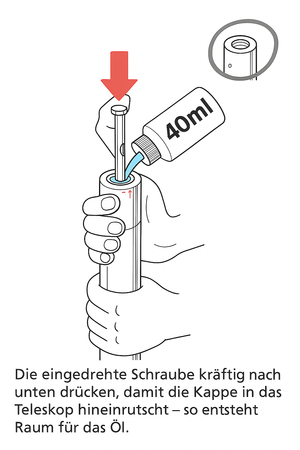

Mocno dociśnij wkręconą śrubę, aby nasadka wsunęła się do teleskopu - w ten sposób powstanie miejsce na olej.
Wszystkie czynności należy zawsze wykonywać z teleskopem w pozycji pionowej.
Najłatwiej jest to zrobić w parach:
- jedna osoba naciska śrubę,
- drugi napełnia olej.

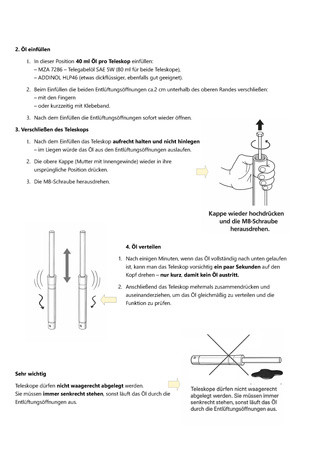

2. Napełnić olejem
W tej pozycji należy dodać 40 ml oleju na teleskop:
- MZA 7286 - olej do widelców teleskopowych SAE 5W (80 ml dla obu teleskopów),
- ADDINOL HLP46 (nieco grubszy, również odpowiedni).
Podczas napełniania należy otworzyć dwa otwory wentylacyjne ok.zamknij 2 cm poniżej górnej krawędzi:
- palcami
- lub tymczasowo za pomocą taśmy klejącej.
Ponownie otwórz otwory wentylacyjne natychmiast po napełnieniu.
3. Blokowanie teleskopu
Po napełnieniu należy trzymać teleskop w pozycji pionowej i nie kłaść się - położenie się może spowodować wyciek oleju z otworów wentylacyjnych.

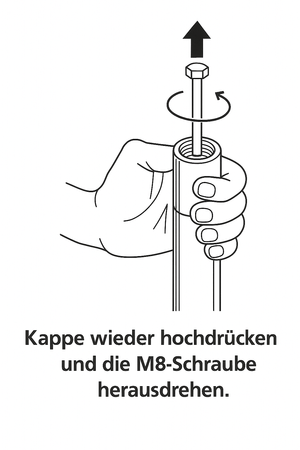

Wciśnij górną zaślepkę (nakrętkę z gwintem wewnętrznym) z powrotem do pierwotnej pozycji.
Odkręć śrubę M8.

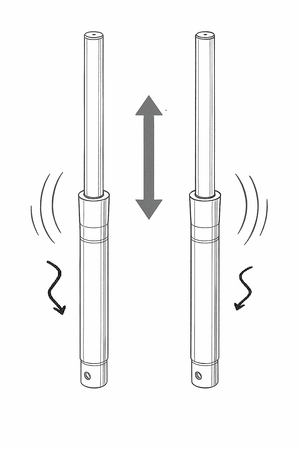

4. Dystrybucja oleju
Po kilku minutach, gdy olej całkowicie spłynie, można ostrożnie obrócić teleskop do góry nogami na kilka sekund - tylko na krótko, aby olej się nie wydostał.
Następnie kilkakrotnie ściśnij i rozsuń teleskop, aby równomiernie rozprowadzić olej i sprawdzić działanie.

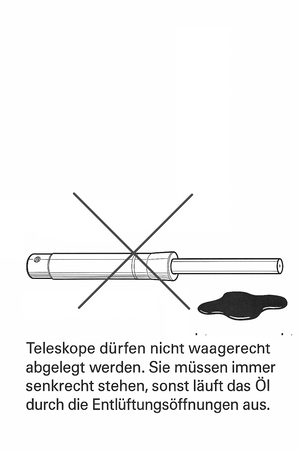

Bardzo ważne
Teleskopów nie wolno przechowywać w pozycji poziomej.
Muszą być zawsze ustawione pionowo, w przeciwnym razie olej wycieknie przez otwory wentylacyjne.

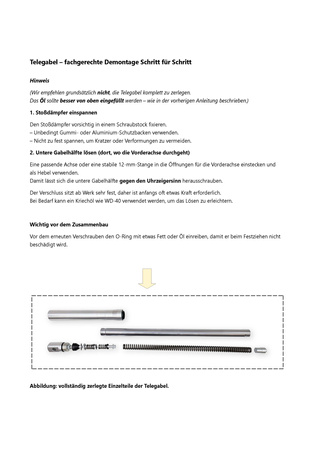

Widelec teleskopowy - profesjonalny demontaż krok po kroku
Uwaga(Generalnie nie zalecamy całkowitego demontażu widelca teleskopowego.
Lepiej jest wlewać olej od góry - jak opisano w poprzednich instrukcjach.)
1. Zaciskanie amortyzatora
Ostrożnie zamocuj amortyzator w imadle.
- Zawsze używaj gumowych lub aluminiowych szczęk ochronnych.
- Nie rozciągaj zbyt mocno, aby uniknąć zadrapań lub deformacji.

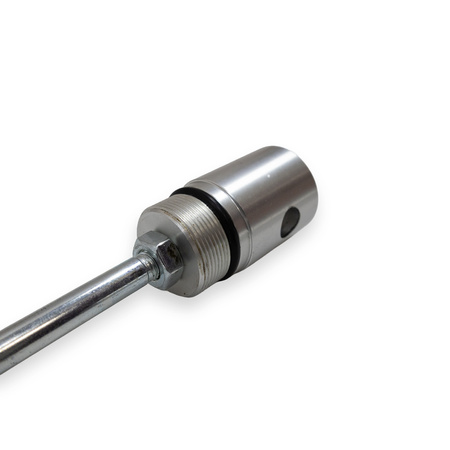

2. Poluzuj dolną połowę widelca (w miejscu, w którym przechodzi przednia oś)
Włóż odpowiednią oś lub solidny pręt 12 mm w otwory przedniej osi i użyj go jako dźwigni.
Umożliwia to odkręcenie dolnej połowy widelca w kierunku przeciwnym do ruchu wskazówek zegara.
Zapięcie jest fabrycznie bardzo ciasne, więc na początku często wymagana jest niewielka siła.
W razie potrzeby można użyć oleju penetrującego, takiego jak WD-40, aby ułatwić poluzowanie.
Ważne przed montażem
Przed ponownym wkręceniem należy posmarować o-ring niewielką ilością smaru lub oleju, aby nie uległ uszkodzeniu podczas dokręcania.

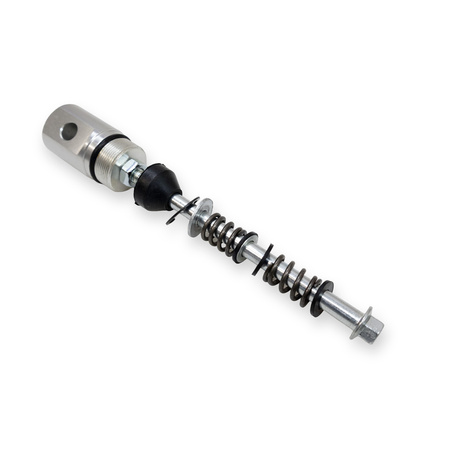

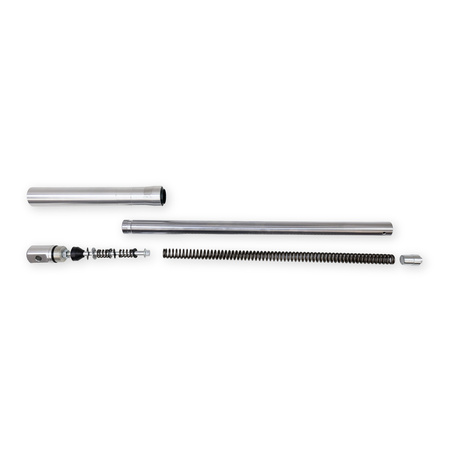

Ilustracja: całkowicie zdemontowane poszczególne części widelca teleskopowego.
