Elektronische Zündanlage 12V CDI Zündung für Simson SR1 SR2 SR2E

Diese kontaktlose CDI-Zündanlage ist die ideale Lösung für eine zuverlässige und wartungsfreie Zündung in klassischen Simson-Modellen SR1, SR2 und SR2E.

Perfekte Passform – entwickelt für den direkten Einbau in das originale Motorgehäuse

Integrierte Hochspannungszündspule – ermöglicht saubere Kabelführung durch die originale Durchführung

Betriebsspannung: 12 V

Lichtleistung: 25 W

Magnetrad mit Abmessungen ähnlich dem Original

Wartungsfrei und praxiserprobt

Vorteile:
– Kein Unterbrecher – keine mechanischen Verschleißteile
– Besseres Startverhalten
– Keine regelmäßige Nachstellung erforderlich
– Einbau ohne Änderungen am Motorgehäuse möglich

Montagehinweise (Auszug aus Anleitung):

1. Fahrzeug auf Hauptständer stellen

2. Alte Zündung und Magnetrad demontieren

3. Neue Grundplatte mit Spule montieren und mittig ausrichten

4. Magnetrad mit Nut exakt auf Keil montieren und festziehen

5. Zündmodul anschließen (Kabel vorkonfektioniert mit Steckverbindern):

   • rot-schwarz zu rot

   • rot-weiß zu blau

   • schwarz zu Masse

   • orange zu orange

   • schwarz-weiß (mit grau) für Zündunterbrechung

6. Anschluss an das Zündschloss gemäß Anleitung

7. Einstellung des Zündzeitpunkts idealerweise mit Stroboskoplampe

Zum Abziehen des Magnetrads wird ein Abzieher M22x1,5 benötigt.

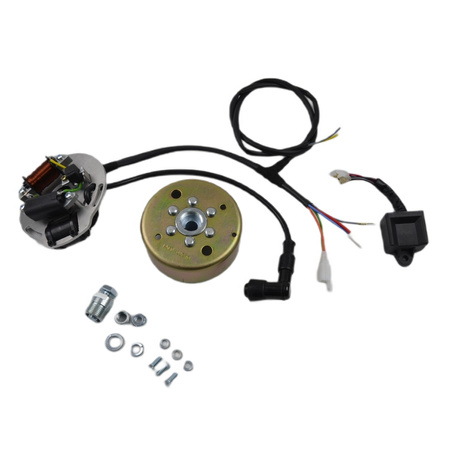

Lieferumfang:
– Grundplatte mit Impulsgeber, Stator, Hochspannungszündspule
– Magnetrad
– Zündmodul
– Befestigungsschrauben
– Anschlussstecker
– Detaillierte Montageanleitung als PDF
